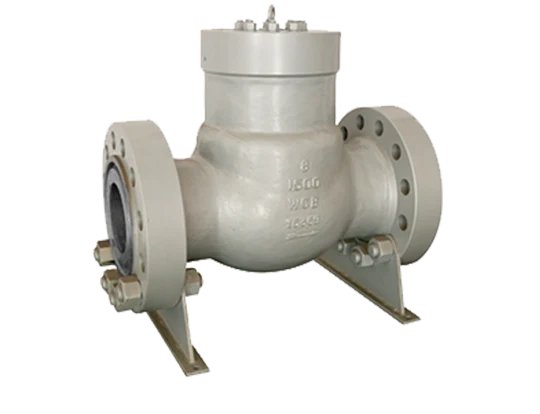

Vanne de contre-variée de swing de 1500 lb
  • Vanne de contre-variée de swing de 1500 lbVanne de contre-variée de swing de 1500 lb

Vanne de contre-variée de swing de 1500 lb

En tant que type de clapet anti-retour, le clapet anti-retour de swing de 1500 lb utilise le disque de swing comme structure d'étanchéité. et utilise l'acier au carbone comme matériau du corps. LYV®️ 1500 lb Swing Valve peut répondre à des normes telles que l'API, DIN.

envoyer une demande

En tant que type de clapet anti-retour, le clapet anti-retour de swing de 1500 lb utilise le disque de swing comme structure d'étanchéité. et utilise l'acier au carbone comme matériau du corps. LYV®️ 1500 lb Swing Valve peut répondre à des normes telles que l'API, DIN. Produisez la plage de taille de NPS2 pouces à 24 pouces, DN50 à DN600. Les couvertures de la pression de pression ANSI CLASS150LB, 300LB ET PN10, PN16, PN25, PN40.Le clape de contrôle de swing de 1500 lb contient de nombreuses applications, il est largement utilisé dans des champs tels que le pétrole et le gaz, la pétrochimie, la production d'électricité, le traitement des eaux et des eaux usées, du charbon chimique et plus.


Caractéristiques

Type de soupape:

Clapet anti-retour

Conception d'étanchéité:

disque de balançoire

Opération:

0

Matériel:

carbone

Plage de taille normale:

NPS 2 ", 2 1/2", 3 ", 4", 5 ", 6", 8 ", 10", 12 ", 14", 16 ", 18", 20 ", 22", 24 "
DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500, DN550, DN600

Plage de notation de pression:

Classe ANSI 150 lb / 300 lb
PN10 / PN11 / PN15 / PN25 / PN40

Matériaux du corps:

Acier en carbone coulant, acier en carbone à basse température, acier inoxydable
ASTM A216 WCB / WCC, ASTM A352 LCB / LCC, ASTM A351 CF8 / CF3 / CF8M / CF3M

Matériaux du disque:

Acier en carbone coulant, acier en carbone à basse température, acier inoxydable
ASTM A216 WCB / WCC, ASTM A352 LCB / LCC, ASTM A351 CF8 / CF3 / CF8M / CF3M

Matériaux de siège / joint:

Superposition, stellite, téflon, stratifié
13CR, STL4 / STL6, PTFE / RPTFE, 420 + Graphite / 304 + Graphite / 316 + Graphite /…

Matériaux d'arbre / tige:

Acier en carbone forgé, acier en carbone à basse température, acier inoxydable duplex, martensitique
ASTM A105N, ASTM A350 LF2, ASTM A959 2205 / 2507,2CR13, 17-4ph

Convention sur les normes:

API, de

Portée de l'application:

Pétrole et gaz, pétrochimique, production d'électricité, traitement de l'eau et des eaux usées, charbon chimique



Qu'est-ce qu'un clapet anti-retour?
Le clapet anti-retour est une vanne qui maintient constamment le fluide dans une direction constante. Il a une fonction pour empêcher le reflux. Le disque est ouvert par la pression du fluide, mais lorsqu'il coule vers l'arrière, le disque contacte étroitement le siège du corps par la pression du dos pour éviter le reflux.


Qu'est-ce qu'un clapet anti-retour swing?
Valve de contre-bassin conçu pour être «articulé» à une extrémité du disque en forme de disque afin qu'il puisse être librement suspendu à un corps ou à un autre objet. Il a une petite perte de pression et une structure qui facilite le fluide. Il peut être utilisé non seulement pour la tuyauterie horizontale, mais aussi pour la tuyauterie verticale (s'écoulant vers le bas par le bas).


Qu'est-ce qu'un clapet anti-retour de levage?
La tige, le volant et le disque sont retirés de la soupape de globe et couverts. Le type le plus courant est l'alésage, qui a une grande résistance au fluide et est plus petit.


Qu'est-ce qu'un clapet anti-retour à plaquette?
Le corps est en forme de tranche, ce qui le rend beaucoup plus mince et plus léger que les clapets anti-retour absorbant les chocs. Il s'agit d'un anti-vanne multifonctionnel et à haute performance, avec un circuit de dérivation intégré et des performances d'étanchéité supérieures malgré ses bouteilles minces.


Qu'est-ce qu'un clapet anti-retour à balle?
Le disque de la soupape à billes a une forme sphérique qui est libre dans le chemin d'écoulement, et roule sous son propre poids lorsque la pression du fluide est perdue, bloquant le chemin d'écoulement et empêchant le reflux. Lorsque le corps de soupape est complètement ouvert, le chemin d'écoulement est fixé linéairement, presque le même que le chemin d'écoulement de l'alésage. Le chemin d'écoulement est moins résistif et n'est pas sensible aux matières étrangères, aux boues, etc., et est principalement utilisée pour les égouts.
