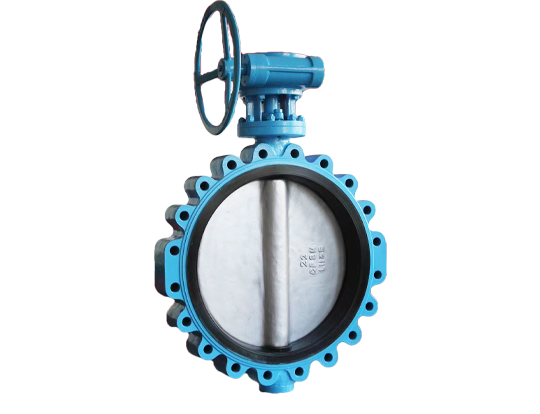

Vanne papillon concentrique

La vanne papillon concentrique LYV® est fabriquée selon les normes les plus élevées, soutenues par notre engagement envers la qualité et l'excellence. Nous utilisons des processus de fabrication avancés et un contrôle de qualité rigoureux pour garantir que chaque vanne respecte ou dépasse les références de l'industrie. Nos vannes sont d'une qualité exceptionnelle, surpassant les produits similaires de l'industrie en termes de durabilité, de performance et de fiabilité.

envoyer une demande

Présentation du produit

LYV® est un fournisseur professionnel de vannes papillon concentriques en Chine. Avec 30 ans d'expérience professionnelle dans la fabrication, s'appuyant sur un traitement CNC avancé et un contrôle de qualité strict, il garantit que les vannes répondent aux normes élevées de l'industrie en termes de durabilité, de fiabilité d'étanchéité et d'efficacité de livraison. Nos vannes papillon sont méticuleusement fabriquées et nous adhérons à des normes de production strictes. Notre équipe commerciale s’engage à fournir des services personnalisés. Nous personnaliserons les solutions de vannes papillon concentriques pour répondre à vos exigences spécifiques et aux applications attendues.

Cette vanne papillon concentrique à extrémité à bride adopte une structure classique à symétrie centrale. Grâce à la conception concentrique de la tige de vanne et de la plaque papillon, il permet une ouverture et une fermeture rapides ainsi qu'une fermeture stable. Le siège de vanne est constitué d'un matériau élastique haute performance, qui forme un joint d'extrusion étanche lorsque la plaque papillon est fermée, garantissant ainsi une performance sans fuite dans des conditions normales de température et de pression. La structure est simple et la résistance à l'écoulement est extrêmement faible, ce qui la rend particulièrement adaptée aux systèmes de traitement de l'eau, de CVC et de canalisations industrielles en général.

Caractéristiques

Gamme de tailles :

NPS 2"-48" ; DN50-DN1200

Pression nominale :

150LB-600LB ; PN6-PN64

Plage de température :

-69 ℃ ~ 825 ℃ (dépend de la conception et du matériau)

Terminer les connexions :

Bride; Soudé bout à bout ; Tranche; Cosse-plaquette

Matériaux du corps :

ASTM A216 WCB/WCC ; ASTM A352 LCB/LCC ; ASTM A351 CF8/CF8M/CF3/CF3M ; ASTM A890 4A/5A/6A ;

Matériaux du disque :

ASTM A216 WCB/WCC ; ASTM A352 LCB/LCC ; ASTM A351 CF8/CF8M/CF3/CF3M ; ASTM A890 4A/5A/6A ;

Matériau d'étanchéité :

VITON/NBR/EPDM

Matériaux du siège :

Intégral; Soudure superposée 304/316/STL.

Matériaux de tige :

ASTM A182 F6A ; ASTM A182 F304/F316/F304L/F316L ; 17-4PH ;

Norme de conception et de fabrication :

API609

Norme en présentiel :

EN558-1

Norme de connexion d'extrémité :

ASME B16.4

Norme de test et d'inspection :

API598

Caractéristiques

■ Taille compacte et légèreté

■ Entretien facile

■ Rentable

■ Contrôle flexible

Qu'est-ce que la vanne papillon concentrique :

La vanne papillon est un type de vanne quart de tour qui contrôle le débit d'eau en tournant un levier ou un rotor au-dessus de la vanne. Le type le plus couramment utilisé est la vanne papillon concentrique, également connue sous le nom de vanne papillon à polarisation nulle, où la tige et le disque sont situés au centre du corps de la vanne. Il utilise un disque rotatif pour contrôler le flux du support, ce qui entraîne moins de résistance en raison de la finesse du disque.

Comment ça marche (étanchéité) :

La vanne papillon concentrique fonctionne en ajustant l'angle d'ouverture du disque de la vanne pour contrôler le débit du fluide. Lorsque le disque est parallèle au trajet d'écoulement, le fluide peut passer sans obstruction et la vanne est complètement ouverte. Lorsque le disque est perpendiculaire au trajet d’écoulement, il bloque complètement le débit et la vanne est complètement fermée. En tournant la tige de la vanne, vous pouvez faire varier l'angle du disque, régulant ainsi le débit. En position fermée, le bord du disque appuie fermement contre la bague d'étanchéité située sur la paroi intérieure du corps de vanne. La déviation élastique de la bague d'étanchéité crée un joint qui empêche les fuites du fluide.

Pourquoi choisir les vannes LYV®️ :

Nous produisons des vannes papillon concentriques à bride depuis plus de 30 ans. L'atelier couvre 13 000 mètres carrés et possède plus de 50 machines CNC avancées. Nos ingénieurs et notre équipe de production veilleront à ce que votre commande soit livrée avec une qualité élevée et dans les meilleurs délais. Nous nous soucions également de l’expédition des valves. La vanne papillon concentrique sera enveloppée dans des sachets à bulles ou du papier pour garantir que la peinture ne sera pas endommagée. Nous avons également fixé la valve avec un bâton en contreplaqué après avoir mis la valve dans la boîte. Le boîtier en contreplaqué sera peint avec le marquage nécessaire pour garantir que la valve ne sera pas endommagée pendant le transport.

Quelle est la différence entre une vanne papillon concentrique et excentrique :

Dimension de comparaison	Vanne papillon concentrique (vanne papillon centrale)	Vanne papillon excentrique (simple/double/triple excentrique)
Structure de base	Les centres de la tige, du disque et du corps de vanne sont alignés.	Le centre de la tige est décalé par rapport au centre du disque et/ou du corps de vanne.
Principe d'étanchéité	Joint de compression/raclage : repose sur le disque qui déforme le siège ; friction constante pendant le fonctionnement.	Joint hors siège/sans friction : le disque se détache rapidement du siège lors de l'ouverture et se comprime uniquement lors de la fermeture ; friction minimale.
Usure et durée de vie	Une friction importante entraîne une usure plus rapide et une durée de vie plus courte.	Une friction considérablement réduite entraîne moins d’usure et une durée de vie nettement plus longue.
Applications appropriées	Basse pression, température ambiante, exigences générales en matière d'étanchéité (par exemple, traitement de l'eau).	Gamme plus large. Double excentrique : température et pression moyennes. Triple excentrique : haute température, haute pression, étanchéité critique (par exemple, pipelines clés dans les industries pétrolières et gazières, chimiques).
Matériaux d'étanchéité	Joints essentiellement souples (caoutchouc, PTFE), limités par la température.	Sélection plus large. Les excentriques doubles/triples peuvent utiliser des joints métalliques durs, résistants aux températures élevées.
Couple de fonctionnement	Couple de décollage plus élevé ; le fonctionnement est relativement plus exigeant.	Couple de fonctionnement inférieur ; opération plus facile et plus légère.
