Introduction du produit

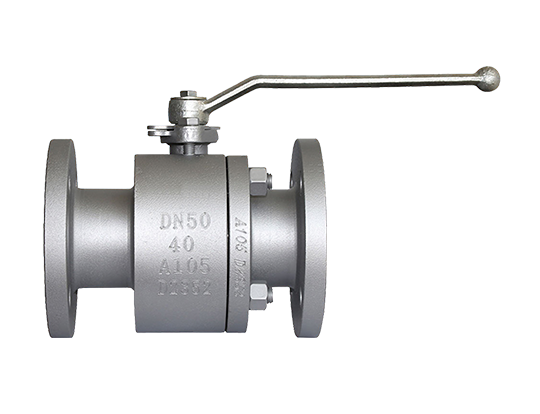

Les vannes à billes flottantes LYV® sont méticuleusement conçues pour assurer une qualité et des performances supérieures. Nos processus de fabrication rigoureux et nos mesures de contrôle de la qualité entraînent des produits qui surpassent les offres similaires dans l'industrie. Ces vannes à billes flottantes répondent à plusieurs normes internationales telles que API-6A, API-6D, ASME-B16.34 et ISO-17292. De plus, ils ont obtenu la certification API-6FA Fire, ce qui les rend adaptées aux applications nécessitant une sécurité incendie. Les vannes à billes flottantes de LYV® sont équipées de solutions d'étanchéité de haute qualité, leur permettant de fonctionner de manière fiable dans des environnements à haute pression et à haute température. Nous offrons une gamme d'options d'étanchéité pour répondre à diverses exigences opérationnelles. Veuillez contacter notre équipe de vente dédiée pour discuter de vos besoins spécifiques, et nous adapterons une solution de vanne à billes flottante qui répond à vos exigences uniques.
Caractéristiques
Plage de taille:
NPS 1/2 ”-10”; DN15-DN250
|
Pression nominale:
150 lb-1500 lb; PN20-PN260
|
Plage de températures:
-46 ℃~ 121 ℃ (dépend de la conception et
matériel)
|
Connexions de fin:
Bride;.
|
Matériaux du corps:
ASTM A216 WCB / WCC; ASTM A352
LCB / LCC;
ASTM A351 CF8M ASTM A105; ASTM A182 F316
|
Matériaux de siège:
PTFE / RPTFE / FPM / PEEK; 304/316 + STL / Inconel
|
Matériaux de balle:
ASTM A182 F304 / F316
|
Matériaux de la tige:
ASTM A182 F304 / F316
|
Conception et fabrication
Standard:
Feu 6d
|
Norme en face à face:
ASME B16.10 / EN558-1
|
Norme de connexion finale:
ASME B16.5 / ASME B16.25
|
Test et inspection
Standard:
API 598
|
Caractéristiques
■ Siège doux ou métallique disponible
■ Équipé d'un dispositif de verrouillage pour éviter le fonctionnement accidentel de la vanne.
■ RF, RTJ, face de connexion
■ Structure simple, taille compacte et conception légère.
■ Conception de la tige anti-explosion pour empêcher la tige de s'éteindre en raison de l'élévation anormale de la pression interne, en évitant les accidents.
■ Conception sécurisée et antistatique.
■ La conception de la vanne d'alésage complète permet un coching facile à pipeline et a une faible résistance à l'écoulement et une capacité d'écoulement élevée.
■ Conception de couple de fonctionnement faible
Qu'est-ce que la valve flottante:
Une valve à billes flottante est celle où la balle n'est pas maintenue en place par une trunnion. En fonctionnement normal, cela fera flotter légèrement la balle en aval. Cela provoque la compression du mécanisme des sièges sous le ballon en appuyant contre lui. De plus, dans certains types, en cas de force, ce qui fait se dissiper le mécanisme du siège (comme la chaleur extrême du feu à l'extérieur de la valve), la balle flottera jusqu'au corps métallique qui est conçu pour sceller contre la balle offrant une conception quelque peu défaillante.
Comment ça marche (scellage):
La vanne à billes flottante est un type de soupape de bille commun. Son principe de travail est que la balle elle-même ne contacte pas directement le corps de la valve, mais scelle contre les sièges de soupape. Lorsque la valve est ouverte, la balle peut flotter librement sous l'influence du flux médiatique, réduisant la friction entre les sièges de la balle et de la vanne. Étant donné que la balle peut flotter librement, les sièges de soupape doivent avoir un certain dégagement, et cette conception structurelle donne à la valve à bille flottante excellente performance d'étanchéité.
Pourquoi choisir les vannes LYV®️:
Nous produisons une valve à billes pendant plus de 30 ans. L'atelier couvre 13 000 mètres carrés et possède plus de 50 machines CNC avancées. Notre équipe d'ingénieurs et de production s'assurera que votre commande sera livrée avec de haute qualité et le plus rapide. Nous nous soucions également de l'expédition de la valve. Les vannes envelopperont les sachets de bulles ou le papier pour s'assurer que la peinture ne sera pas endommagée. Nous avons également fixé une valve par bâton de contreplaqué après avoir mis la valve dans la boîte. Le contreplaqué sera peint avec le marquage nécessaire pour s'assurer que la valve ne sera pas endommagée pendant l'expédition.
Dimensions principales externes et de connexion
Date
|
Révision
|
Rempli de
|
Vérifié par
|
Publier
|
2024-avril-03 |
Premier problème |
Franc |
Percevoir |
Franc |
NPS
|
DN
|
L
|
D
|
D1
|
D2
|
f
|
b
|
Z-фD
|
H
|
W
|
Wt. (Kg)
|
PN16 |
-
|
15
|
115
|
95
|
65
|
45
|
-
|
16
|
4-F14 |
78
|
130
|
2.2
|
-
|
20
|
120
|
105
|
75
|
58
|
-
|
18
|
4-F14 |
84
|
130
|
2.8
|
-
|
25
|
125
|
115
|
85
|
68
|
-
|
18
|
4-F14 |
95
|
160
|
3.7
|
-
|
32
|
130
|
140
|
100
|
78
|
-
|
18
|
4-F18 |
150
|
160
|
4.4
|
-
|
40
|
140
|
150
|
110
|
88
|
-
|
18
|
4-F18 |
150
|
180
|
5.5
|
-
|
50
|
150
|
165
|
125
|
102
|
-
|
20
|
4-F18 |
170
|
200
|
7.3
|
-
|
65
|
170
|
185
|
145
|
122
|
-
|
20
|
4-F18 |
195
|
240
|
11.7
|
-
|
80
|
180
|
200
|
160
|
138
|
-
|
20
|
8-F18 |
215
|
240
|
13.4
|
-
|
100
|
190
|
220
|
180
|
158
|
-
|
20
|
8-F18 |
250
|
280
|
15.7
|
-
|
125
|
325
|
250
|
210
|
188
|
-
|
22
|
8-F18 |
265
|
300
|
32.5
|
-
|
150
|
350
|
285
|
240
|
212
|
-
|
24
|
8-F22 |
270
|
300
|
42.5
|
-
|
200
|
400
|
340
|
295
|
268
|
-
|
26
|
12-F22 |
330
|
350
|
70
|
-
|
250
|
450
|
405
|
355
|
320
|
-
|
30
|
12e f26 |
450
|
400
|
157
|
PN25 |
-
|
15
|
115
|
95
|
65
|
45
|
-
|
16
|
4-F14 |
103
|
130
|
2.2
|
-
|
20
|
120
|
105
|
75
|
58
|
-
|
18
|
4-F14 |
112
|
130
|
2.8
|
-
|
25
|
125
|
115
|
85
|
68
|
-
|
18
|
4-F14 |
123
|
160
|
3.7
|
-
|
32
|
130
|
140
|
100
|
78
|
-
|
18
|
4-F18 |
150
|
160
|
4.4
|
-
|
40
|
140
|
150
|
110
|
88
|
-
|
18
|
4-F18 |
156
|
180
|
5.5
|
-
|
50
|
150
|
165
|
125
|
102
|
-
|
20
|
4-F18 |
172
|
200
|
7.3
|
-
|
65
|
170
|
185
|
145
|
122
|
-
|
22
|
8-F18 |
197
|
240
|
11.7
|
-
|
80
|
180
|
200
|
160
|
138
|
-
|
22
|
8-F18 |
222
|
240
|
13.4
|
-
|
100
|
190
|
235
|
190
|
162
|
-
|
24
|
8-F22 |
253
|
280
|
15.7
|
-
|
125
|
325
|
270
|
220
|
188
|
-
|
26
|
8-F26 |
275
|
300
|
32.5
|
-
|
150
|
350
|
300
|
250
|
218
|
-
|
28
|
8-F26 |
286
|
300
|
42.5
|
-
|
200
|
400
|
360
|
310
|
278
|
-
|
30
|
12e f26 |
340
|
350
|
70
|
-
|
250
|
450
|
425
|
370
|
335
|
-
|
32
|
12-F30 |
470
|
400
|
157
|
PN40 |
-
|
15
|
115
|
95
|
65
|
45
|
-
|
16
|
4-F14 |
103
|
130
|
-
|
-
|
20
|
120
|
105
|
75
|
58
|
-
|
18
|
4-F14 |
112
|
130
|
-
|
-
|
25
|
125
|
115
|
85
|
68
|
-
|
18
|
4-F14 |
123
|
160
|
-
|
-
|
32
|
130
|
140
|
100
|
78
|
-
|
18
|
4-F18 |
150
|
160
|
-
|
-
|
40
|
140
|
150
|
110
|
88
|
-
|
18
|
4-F18 |
156
|
180
|
-
|
-
|
50
|
150
|
165
|
125
|
102
|
-
|
20
|
4-F18 |
172
|
200
|
-
|
-
|
65
|
170
|
185
|
145
|
122
|
-
|
22
|
8-F18 |
197
|
240
|
-
|
-
|
80
|
180
|
200
|
160
|
138
|
-
|
22
|
8-F18 |
222
|
240
|
-
|
-
|
100
|
190
|
235
|
190
|
162
|
-
|
24
|
8-F22 |
253
|
280
|
-
|
-
|
125
|
325
|
270
|
220
|
188
|
-
|
26
|
8-F26 |
275
|
300
|
-
|
-
|
150
|
350
|
300
|
250
|
218
|
-
|
28
|
8-F26 |
286
|
300
|
-
|
-
|
200
|
400
|
375
|
320
|
285
|
-
|
34
|
12-F30 |
340
|
350
|
-
|
-
|
250
|
450
|
450
|
385
|
345
|
-
|
38
|
12-F33 |
470
|
400
|
-
|
150 lb |
1/2 |
15
|
108
|
90
|
60.3
|
34.9
|
2
|
8
|
4-F16 |
188
|
120
|
2
|
3/4 |
20
|
117
|
100
|
69.9
|
42.9
|
2
|
8.9
|
4-F16 |
202
|
120
|
3
|
1
|
25
|
127
|
110
|
79.4
|
50.8
|
2
|
9.6
|
4-F16 |
225
|
140
|
3.5
|
1-1 / 4 |
32
|
140
|
115
|
88.9
|
63.5
|
2
|
11.2
|
4-F16 |
252
|
160
|
5
|
1-1 / 2 |
40
|
165
|
125
|
98.4
|
73
|
2
|
12.7
|
4-F16 |
277
|
180
|
7
|
2
|
50
|
178
|
150
|
120.7
|
92.1
|
2
|
14.3
|
4-F19 |
323
|
200
|
9.5
|
2-1 / 2 |
65
|
190
|
180
|
139.7
|
104.8
|
2
|
15.9
|
4-F19 |
347
|
240
|
16
|
3
|
80
|
203
|
190
|
152.4
|
127
|
2
|
17.5
|
4-F19 |
383
|
240
|
20
|
4
|
100
|
229
|
230
|
190.5
|
157.2
|
2
|
22.3
|
4-F19 |
457
|
280
|
31
|
6
|
150
|
394
|
280
|
241.3
|
215.9
|
2
|
23.9
|
8-F22.5 |
635
|
300
|
78
|
8
|
200
|
457
|
345
|
298.5
|
269.9
|
2
|
27
|
8-F22.5 |
762
|
350
|
155
|
300 lb |
1/2 |
15
|
140
|
95
|
66.7
|
35
|
2
|
12.7
|
4-F16 |
155
|
140
|
2.5
|
3/4 |
20
|
152
|
115
|
82.6
|
43
|
2
|
14.3
|
4-F19 |
160
|
140
|
4
|
1
|
25
|
165
|
125
|
88.9
|
50.8
|
2
|
15.9
|
4-F19 |
189
|
160
|
5
|
1-1 / 4 |
32
|
178
|
135
|
98.4
|
63.5
|
2
|
17.5
|
4-F19 |
216
|
180
|
8
|
1-1 / 2 |
40
|
190
|
155
|
114.3
|
73
|
2
|
19.1
|
4-F22.5 |
250
|
200
|
10
|
2
|
50
|
216
|
165
|
127
|
92
|
2
|
20.7
|
8-F19 |
330
|
220
|
13
|
2-1 / 2 |
65
|
241
|
190
|
149.2
|
104.8
|
2
|
23.9
|
8-F22.5 |
368
|
250
|
20
|
3
|
80
|
282
|
210
|
168.3
|
127
|
2
|
27
|
8-F22.5 |
400
|
300
|
26
|
4
|
100
|
305
|
255
|
200
|
157.2
|
2
|
30.2
|
8-F22.5 |
473
|
300
|
43
|
6
|
150
|
403
|
320
|
269.9
|
215.9
|
2
|
350
|
12-F22.5 |
711
|
400
|
98
|
600 lb |
1/2 |
15
|
165
|
95
|
66.7
|
34.9
|
7
|
14.3
|
4-F16 |
155
|
160
|
4
|
3/4 |
20
|
190
|
115
|
82.6
|
42.9
|
7
|
15.9
|
4-F19 |
160
|
190
|
5.5
|
1
|
25
|
216
|
125
|
88.9
|
50.8
|
7
|
17.5
|
4-F19 |
186
|
200
|
7
|
1-1 / 4 |
32
|
229
|
135
|
98.4
|
63.5
|
7
|
20.7
|
4-F19 |
216
|
220
|
10
|
1-1 / 2 |
40
|
241
|
155
|
114.3
|
73
|
7
|
22.3
|
4-F22.5 |
250
|
240
|
14
|
2
|
50
|
292
|
165
|
127
|
92.1
|
7
|
25.4
|
8-F19 |
375
|
280
|
20
|
2-1 / 2 |
65
|
330
|
190
|
149.2
|
104.8
|
7
|
28.6
|
8-F22.5 |
425
|
320
|
33
|
3
|
80
|
356
|
210
|
168.3
|
127
|
7
|
31.8
|
8-F22.5 |
475
|
350
|
45
|
4
|
100
|
432
|
275
|
215.9
|
157.2
|
7
|
38.1
|
8-F22.5 |
568
|
400
|
75
|
Même la fiche technique a été religée par notre équipe d'ingénieurs. Cependant, les erreurs imprévues lors de la contribution manuelle ne sont pas exclues. Cette feuille n'a pas pu être utilisée comme document exécutable. Pour le support technique, veuillez nous envoyer vos spécifications par e-mail. Nos ingénieurs dessineront les dessins en fonction de vos spécifications
