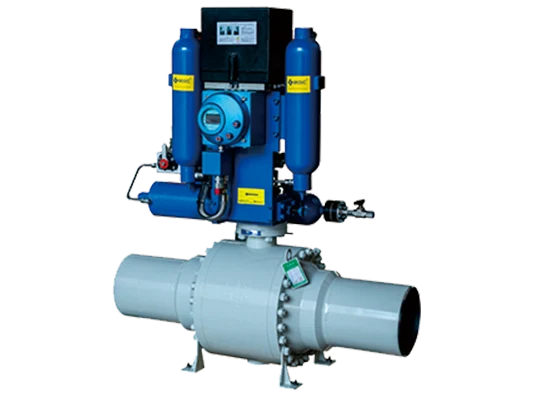

En tant que type de soupape à billes, la soupape à billes BW Ends de l'huile d'huile de gaz utilise le trunnion monté comme structure d'étanchéité. La valve a actionné par actionneur de gaz sur l'huile et utilise de l'acier au carbone comme matériau corporel. Lyv®️ Ges-Over-Oil Olited Ends Ends Valve Balle peut répondre à des normes telles que l'API, DIN. Produisez la plage de taille de NPS2 pouces à 24 pouces, DN50 à DN600. Couvertures de cote de pression ANSI CLASS150LB ET PN10, PN16, PN25. La valve à billes de BW à l'huile de gaz à l'huile de gaz a de nombreuses applications, elle est largement utilisée dans des champs tels que le pétrole et le gaz, la pétrochimie, le GNL, la production d'électricité, le traitement de l'eau et des eaux usées, le produit chimique du charbon, le transport de pipelines et plus encore.

Caractéristiques

Type de soupape:

Vanne à billes

Conception d'étanchéité:

Trunnion monté

Opération:

Actionneur de gaz sur l'huile

Matériel:

carbone

Plage de taille normale:

NPS 2 ", 2 1/2", 3 ", 4", 5 ", 6", 8 ", 10", 12 ", 14", 16 ", 18", 20 ", 22", 24 "
DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500, DN550, DN600

Plage de notation de pression:

Classe ANSI 150 lb
Pn10 / lim16 / pn25

Matériaux du corps:

Acier au carbone forgé, acier inoxydable forgé
ASTM A105N, ASTM A182 F304 / F304L / F316 / F316L

Matériaux du disque:

Acier au carbone forgé, acier inoxydable forgé, acier inoxydable duplex
ASTM A105N, ASTM A182 F304 / F304L / F316 / F316L, ASTM A959 2205/2507

Matériaux de siège / joint:

Superposition, stellite, téflon
13CR, STL4 / STL6, PTFE / RPTFE

Matériaux d'arbre / tige:

Acier en carbone forgé, acier en carbone à basse température, acier inoxydable duplex, martensitique
ASTM A105N, ASTM A350 LF2, ASTM A959 2205 / 2507,2CR13, 17-4ph

Convention sur les normes:

API, de

Portée de l'application:

Pétrole et gaz, pétrochimique, GNL, production d'électricité, traitement de l'eau et des eaux usées, produits chimiques du charbon, transport de pipeline

Qu'est-ce qu'une valve à billes?

Le disque de la valve à billes a une forme sphérique et un canal cylindrique (porté) est fourni au centre pour permettre au fluide de passer. Ce disque sphérique s'ouvre et se ferme en le faisant tourner à 90 degrés.

Comment fonctionne une vanne à billes?

1) Le disque (balle) est sphérique et un siège doux est incorporé dans le siège de soupape du corps, similaire à un coq.

2) Lorsque le type de poignée de levier est utilisé, le fluide peut être arrêté ou piloté en tournant la poignée du levier à 90 degrés. Notez que plus la taille est grande, plus la force est nécessaire pour s'ouvrir et se fermer, donc la poignée d'engrenage peut être actionnée.

3) L'excellente étanche à air est obtenue à partir des propriétés mécaniques et physiques des matériaux de siège doux. Cependant, il y a des restrictions sur l'utilisation de zones à haute température. Convient pour «Out / Off Operation» à l'aide d'une opération ouverte ou fermée avec un siège doux commun. Il ne convient pas à une utilisation à des positions intermédiaires, selon la construction ou le matériau de la vanne.

Qu'est-ce qu'une valve à billes à port V?

Le disque a un caractère de lambda en forme de bord et utilise un siège métallique pour contrôler le débit à l'ouverture intermédiaire et la structure de soupape qui permet la fermeture tout en coupant les contaminants dans le fluide. Il convient pour contrôler les fluides spéciaux tels que la pulpe de papier, la suspension et les liquides visqueux.

Quelle est la différence entre le port complet et le port V?

Le bord en forme de port V supprime toute inclusion. La coupe des fibres et des solides dépend du glissement entre le disque (métal) et le siège (métal). Si les fibres telles que la pulpe sont contenues dans le liquide, les vannes à billes, par exemple, deviendront obstruées lors de la fermeture, ce qui entraînera des problèmes liés à la maintenance. Cependant, dans le cas des vannes à port lambda, les bords métalliques sont fermés tout en coupe des contaminants afin qu'ils ne soient pas bloqués. Le corps a une structure de bride et ne nécessite pas d'outils spéciaux pour

Balises actives: Valve à billes BW Ends Gas-Over-Oil Ends Ends
