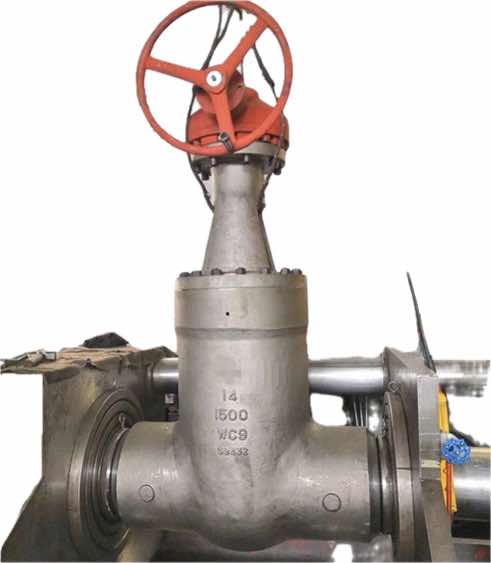

Vanne à vanne résistante à haute pression

LYV® est l’un des principaux fournisseurs chinois de vannes à vanne de qualité résistantes aux hautes pressions. Ce robinet-vanne est un gardien de sécurité pour pipelines spécialement conçu pour les conditions de travail à pression extrême. En tant que robinet-vanne industriel haute pression typique, il adopte une structure de corps de vanne renforcée et de multiples technologies d'étanchéité pour garantir une fermeture absolument fiable à des niveaux de pression allant de 900LB à 2500LB et même plus. Qu'il s'agisse d'un robinet-vanne à bride haute pression ou d'un robinet-vanne soudé et scellé pour haute pression, l'essentiel de leur conception réside dans la fourniture d'une solution d'étanchéité haute pression sans fuite et de longue durée, qui est la pierre angulaire des pipelines clés dans les domaines de l'énergie, de la chimie et autres.

envoyer une demande

Présentation du produit

Le robinet-vanne résistant aux hautes pressions LYV® est spécialement conçu pour surmonter la dureté de la pression industrielle. Nous proposons deux formes de connexion principales : le robinet-vanne à bride haute pression et le robinet-vanne soudé scellé pour haute pression, pour répondre aux différentes exigences d'installation et d'étanchéité permanente. Son corps de vanne est fabriqué en acier forgé de haute qualité et a subi un traitement et un traitement thermique précis pour garantir l'intégrité structurelle sous haute pression continue. Ses spécifications de vanne à haute pression de 900LB à 2500LB peuvent couvrir entièrement diverses conditions de travail complexes, de la pression moyenne à l'ultra-haute pression. Grâce à la plaque de vanne rigide et à la conception d'étanchéité auto-serrante, la vanne à vanne haute performance haute pression construit une barrière solide et fiable face à la haute pression.

Caractéristiques

Gamme de tailles :

NPS 2"-24" ; DN50-DN600

Pression nominale :

900LB-2500LB ; PN150-PN420

Plage de température :

-46 ℃ ~ 600 ℃ (dépend de la conception et du matériau)

Terminer les connexions :

Bride, soudée

Matériaux du corps :

ASTM A105 ; ASTM A182-F304/F316/F316L/F304L

Matériaux de disque de porte : ASTM A351 CF8/CF8M/CF3M/CF3 ; ASTM A105 ;

ASTM A182-F304/F316/F316L/F304L

Siège:

ASTM A105 ; ASTM A182-F304/F316/F316L/F304L

Norme de conception et de fabrication :

API600/API6D

Norme en présentiel :

ASME B16.10

Norme de connexion d'extrémité :

ASME B16.5/ASME B16.25

Norme de test et d'inspection :

API598

Caractéristiques

■ Corps de vanne à roulement ultra haute pression.

■ Etanchéité multi-renfort.

■ Anti-érosion et anti-cavitation.

■ Tige de valve anti-éjection rigide.

■ Ouverture et fermeture rapides.

Quels sont les scénarios d'application typiques du robinet-vanne résistant à haute pression ?

●Industrie pétrolière et gazière : équipements de tête de puits pour champs pétroliers et gaziers, pipelines de collecte et de transport à haute pression, équipements de fracturation et stations de compression de gaz naturel et autres scénarios à ultra haute pression.

●Génie chimique et génie chimique du charbon : entrée et sortie de réacteurs de synthèse à haute pression (tels que la synthèse d'ammoniac, la synthèse de méthanol), de pipelines de transport de matériaux à haute pression et d'usines d'urée.

Système de centrale électrique : système d'eau d'alimentation de chaudière, canalisation de vapeur principale, dérivation haute température et haute pression et système auxiliaire de centrale électrique.

●Equipements d'essai et d'expérimentation haute pression : divers circuits d'essai de processus, bancs d'essai et systèmes de contrôle des fluides devant résister à des pressions extrêmes.

Quel est le principe de fonctionnement du robinet-vanne résistant aux hautes pressions dans les environnements à haute pression ?

Dans des conditions de haute pression, l'obturateur d'un robinet-vanne résistant aux hautes pressions agit comme un coin robuste, entraîné par la tige de vanne pour être inséré verticalement entre les deux sièges de vanne, réalisant ainsi une fermeture mécanique rigide. Lorsque la pression du système augmente, la pression moyenne agira sur le siège de vanne depuis l'arrière de la plaque d'obturation. Cette force sera convertie en une force de serrage supplémentaire qui pousse le siège de vanne vers la surface d'étanchéité de la plaque d'obturation, formant un effet « d'étanchéité assistée par pression ». Pour les vannes à vanne soudées scellées à haute pression avec des connexions soudées, elles sont intégrées au pipeline, éliminant complètement les points de fuite potentiels au niveau du raccordement à bride, minimisant la limite de pression et atteignant en principe le plus haut niveau d'intégrité d'étanchéité. Ils constituent la solution ultime pour les canalisations de fluides à ultra haute pression et à haut risque.
