Pourquoi une vanne de porte ne convient-elle pas au flux de limitation

Depuis plus de deux décennies dans le monde de la technologie, j'ai appris que les meilleures solutions proviennent des outils exactement comme ils ont été conçus. Vous n'utiliseriez pas un tournevis pour marteler un clou, le même principe est profondément vrai dans les systèmes de liquide industriel. L'une des idées fausses les plus courantes que j'ai rencontrées, des planchers végétaux aux discussions en génie, est l'utilisation d'unVanne de portepour contrôler le débit. Aujourd'hui, je veux m'appuyer sur mon expérience et expliquer, en détail, pourquoi cette pratique n'est pas seulement inefficace mais peut être préjudiciable à l'ensemble de votre système.

Quel est l'objectif de conception principal d'une vanne de porte

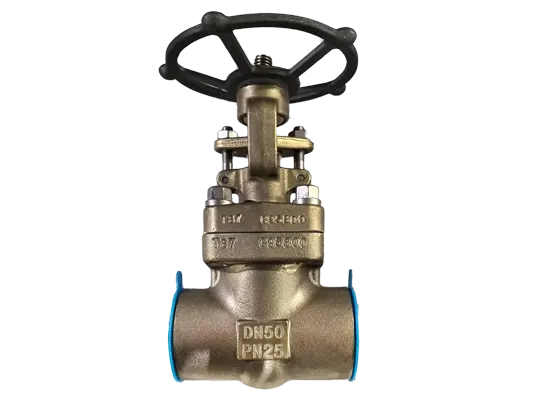

A Vanne de porteest un chef-d'œuvre de la simplicité et de la force brute. Son nom dit tout: il fonctionne comme une porte dans un mur. Le composant central est une porte plate, en forme de coin ou à face parallèle qui se déplace perpendiculairement dans et hors du chemin de l'écoulement. Lorsque le volant est tourné pour ouvrir la vanne, la porte se soulève complètement, créant une ouverture complète et complète. Cela signifie que le chemin d'écoulement est aussi large que le tuyau lui-même, entraînant une chute de pression minimale lorsqu'il est complètement ouvert. À l'inverse, lorsqu'elle est fermée, la porte s'assit fermement contre le corps de la valve, offrant un arrêt serré.

L'intention de conception est binaire:complètement ouvertouentièrement fermé. Il est conçu pour l'isolement, pas pour la modulation. Considérez-le comme un interrupteur marche / arrêt pour votre pipeline. Maintenant, contrasons cela avec ce qui se passe lorsque nous essayons de l'utiliser pour un travail pour lequel il n'a pas été construit.

Que se passe-t-il lorsque vous utilisez une vanne de porte pour étrangler

Lorsque vous quittez unVanne de porteDans une position partiellement ouverte pour réduire le débit, vous invitez une multitude de problèmes. Les caractéristiques de conception qui le rendent excellent pour l'isolement deviennent le talon de son Achille dans les applications de limitation.

1. Siège rapide et érosion du disque:La porte et les sièges (les surfaces contre lesquelles il scelle) sont conçues pour établir un contact complet uniquement en position entièrement fermée. Dans un état partiellement ouvert, le débit à grande vitesse ne passe que par l'espace étroit entre la porte et les sièges. Cela crée un jet turbulent à grande vitesse qui fait exploser continuellement les surfaces des sièges. Cela érode le matériau - qu'il s'agisse de métal ou de matériau résilient - à la défaillance prématurée et à l'incapacité de la valve à sceller étroitement en cas de besoin.

2. Vibration et cavitation:L'écoulement turbulent causé par la porte partiellement ouverte peut entraîner des vibrations graves. Cela endommage non seulement la valve elle-même, mais peut également transmettre des vibrations nocives dans tout le système de tuyauterie. De plus, si la chute de pression est significative, elle peut provoquer une cavitation - la formation et l'implosion des bulles de vapeur - qui s'éloignent littéralement aux composants métalliques avec une immense force.

3. Dommages à la tige et à l'actionneur:La tige, qui relie le volant à la porte, est sous une formidable contrainte latérale en position partiellement ouverte en raison des forces déséquilibrées du fluide qui coule. Cela peut entraîner une flexion des tiges, un coup (une forme d'usure) et une défaillance prématurée de l'emballage, provoquant des fuites. Si la valve est automatisée, l'actionneur aura des difficultés contre ces forces, conduisant à un épuisement moteur ou à une défaillance pneumatique du système.

Pour le dire simplement, en utilisant unVanne de porteCar la limitation est un moyen infaillible de raccourcir sa durée de vie, de compromettre la sécurité de votre système et d'augmenter les coûts de maintenance. C'est un cas classique du mauvais outil pour le travail.

Comment une valve de porte LYV® garantit-elle des services de fiabilité à long terme isolément

ÀLyv®, nous concevons nos vannes avec une compréhension claire de leur application prévue. Notre isolementVannes de portesont construits pour effectuer un travail parfaitement: fournir un joint étanche à la bulle en position fermée et une résistance à l'écoulement minimale en position ouverte. Nous y parvenons grâce à la fabrication de précision et à des matériaux supérieurs qui résistent à l'épreuve du temps, même dans les environnements les plus durs. Lorsque vous utilisez unLyv®Vanne de porteStrictement pour les droits en marche / hors tension, vous investissez dans des décennies de services fiables et sans maintenance.

Pour vous aider à prendre une décision éclairée, comparons les paramètres clés d'une valve conçue pour l'isolement par rapport à celle conçue pour l'exécution.

Paramètres clés pour la sélection de la valve

Ce tableau met en évidence les différences de conception fondamentales. Mais qu'est-ce que cela signifie en termes de nombres durs et de spécifications pour votre système? Le tableau suivant décrit la conception critique et les considérations matérielles pour notreVannes de porte LYV®Pour vous assurer qu'ils répondent à vos besoins d'isolement.

Spécifications de soupape de porte industrielle LYV® Premium (échantillon)

FAQ de la valve de porte Questions communes

Au fil des ans, j'ai répondu à d'innombrables questions. Voici quelques-unes des plus fréquentes, répondues en détail.

Quel est le principal avantage d'une vanne de porte sur une valve à billes

Alors que les soupapes à billes sont excellentes pour une opération rapide sur un quart de tour, un bien conçuVanne de portecomme ceux deLyv®Fournit souvent un joint plus robuste pour les applications à haute pression et à haute température, en particulier dans les tailles de tuyaux plus grandes. La porte parallèle ou en forme de coin offre une plus grande surface d'étanchéité, qui peut mieux gérer l'expansion thermique et offrir une fermeture plus étanche à des fuites dans les services exigeants sur une longue période.

Une soupape de porte peut-elle être installée dans n'importe quelle direction

C'est une question critique. Généralement, la plupartVanne de porteLes conceptions sont bidirectionnelles. Cependant, pour des performances optimales et une facilité de fonctionnement, il est recommandé d'installer la vanne avec la tige verticale. Ceci est particulièrement important pourLyv®Vannes avec une conception de vis extérieure et de joug (OS & Y), où les filetages de la tige sont maintenus à l'extérieur du chemin d'écoulement, empêchant la corrosion et garantissant un fonctionnement fluide. Consultez toujours le guide d'installation du fabricant, qui pourLyv®Vannes, fournit des instructions claires et étape par étape.

À quelle fréquence une soupape de grille doit-elle être maintenue si elle est utilisée correctement

Lorsqu'il est utilisé strictement comme soupape d'isolement (soit complètement ouvert ou entièrement fermé), unVanne de porte LYV®nécessite un entretien minimal. Nous recommandons une vérification opérationnelle périodique, généralement chaque année, qui implique de faire du vélo de la valve de complètement ouvert à entièrement fermé et à nouveau. Cela permet de garantir que la tige et les sièges restent exempts de débris et de corrosion. L'emballage peut nécessiter un réglage occasionnel si une fuite est détectée. NotreLyv®Les vannes sont conçues pour la longévité, mais les vérifications régulières sont la clé pour maximiser la durée de vie, qui peut facilement s'étendre à 20 ans ou plus avec des soins appropriés.

Quelle est la bonne valve à utiliser pour la limitation de la limitation

Si vous avez besoin de contrôler le débit, vous devriez regarder des vannes spécialement conçues à cette fin. Le choix le plus courant et le plus efficace est unValve globe. Sa conception dispose d'un arrangement de bouchons et de sièges qui permet un contrôle précis du débit avec un minimum de dommages aux composants. Les autres excellentes options incluent des vannes papillon pour les plus grandes lignes ou les vannes de commande avec des garnitures et des actionneurs spécialisés pour des processus entièrement automatisés. L'équipe àLyv®propose également une gamme de ces valves spécifiques à la limitation, conçue avec le même engagement envers la qualité et la durabilité. Le choix de la bonne valve garantit non seulement l'efficacité des processus, mais protège également votre investissement en capital.

Prêt à spécifier la bonne soupape pour votre système

Comprendre les rôles distincts de différentes vannes est le fondement d'un fonctionnement sûr, efficace et rentable. En utilisant unVanne de portecar la limitation est une erreur coûteuse, mais elle est entièrement évitable. En sélectionnant le bon outil pour le travail - un robusteVanne de porte LYV®pour une isolement fiable, ou une précisionLyv®Valve de contrôle pour les limites précises - vous assurez l'intégrité et la longévité de vos systèmes fluides.

Ne laissez pas votre sélection de soupape au hasard. Laissez nos ingénieurs expérimentés vous aider à faire le choix parfait.

Contactez-nousAujourd'hui pour une consultation gratuite et laissez Lyv® être votre partenaire dans la fiabilité de l'ingénierie.Nous vous aiderons à analyser votre application et à recommander la solution de soupape idéale.
