Quels sont les avantages de la vanne à billes flottante par rapport aux autres vannes?

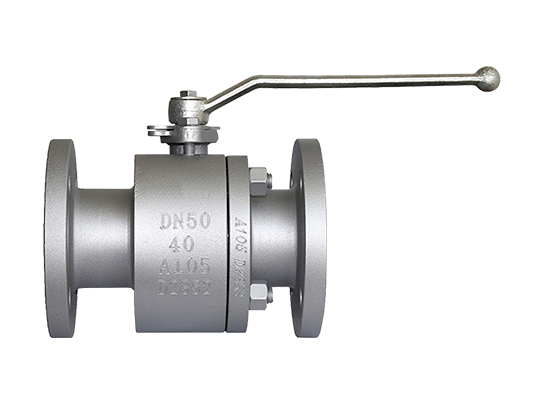

La clé devanne à bille flottanteest que sa balle n'a pas de support d'arbre fixe qui le traverse. Lorsque la valve est fermée et doit être scellée, c'est la pression générée par le liquide ou le gaz qui coule dans le pipeline qui pousse étroitement la balle contre la surface d'étanchéité. Lorsque la valve est ouverte et fermée, un seul côté de la tige est responsable de la conduite du ballon pour tourner. Par rapport aux autres vannes, le principal avantage de cette conception se reflète dans le principe de la façon dont il réalise le scellement.

La balle produit un déplacement axial sous l'action de la pression moyenne, en appuyant dynamiquement le siège de soupape en aval pour former un joint positif. Ce mécanisme permet levanne à bille flottantePour maintenir une étanchéité fiable dans des conditions de basse pression, tandis que les vannes traditionnelles de grille ont souvent une force d'étanchéité insuffisante sous une basse pression. L'opération d'ouverture et de clôture ne nécessite qu'un quart de la course de rotation de la tige de la soupape, ce qui est nettement plus rapide que la soupape d'arrêt qui nécessite plusieurs tours de rotation ou la soupape de grille qui nécessite un espace de levage vertical.

La conception compacte est due à l'élimination de la structure de support du roulement supérieur. Il n'y a pas de structure de chambre complexe à l'intérieur du corps de soupape, formant un canal d'écoulement en diamètre complet pour éviter les turbulences. Par rapport à la valve de diamètre réduit, levanne à bille flottanteA un coefficient de résistance à l'écoulement près du niveau de la section du tuyau droit, ce qui peut réduire la perte d'énergie du système. La commodité de maintenance se reflète dans le fait que l'assemblage de siège de valve peut être remplacé en ligne sans démonter l'ensemble du corps de la vanne. Cette fonctionnalité est d'une valeur clé dans le scénario de fonctionnement continu du système de pipeline.

En termes d'utilisation des matériaux, la balle suspendue réduit les exigences pour l'usinage de précision et la quantité de fortes en alliage gros. La fonction de décharge à double blocage est obtenue par deux sièges de soupape indépendants, permettant à la pression de la cavité de la valve d'être libérée en toute sécurité.
