Qu'est-ce qu'un robinet à tournant sphérique monté sur tourillon et pourquoi est-il important dans le contrôle du débit industriel ?

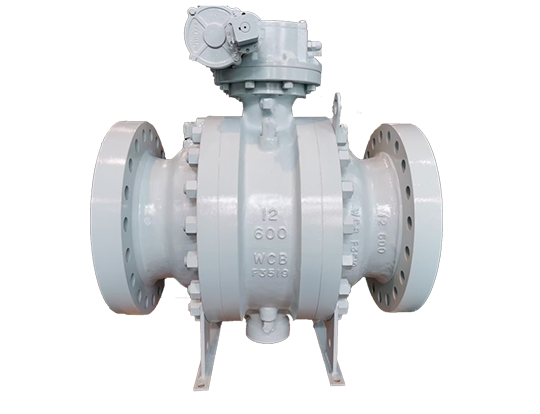

Vannes à boisseau sphérique montées sur tourillonjouent un rôle essentiel dans les systèmes de contrôle de flux industriels modernes, en particulier dans les applications de pipelines à haute pression, de grand diamètre et longue distance. Comparé aux vannes à bille flottante, ce type de vanne offre une stabilité supérieure, un couple de fonctionnement réduit et une fiabilité d'étanchéité améliorée. Alors que des industries telles que le pétrole et le gaz, la transformation pétrochimique, le GNL et la production d'électricité continuent d'exiger des normes de sécurité et d'efficacité plus élevées, il devient de plus en plus important de comprendre la structure, les performances et la logique de sélection des vannes à bille montées sur tourillon.

Résumé de l'article

Ce guide complet explique ce qu'est un robinet à tournant sphérique monté sur tourillon, comment il fonctionne, pourquoi il surpasse les robinets à tournant sphérique flottants traditionnels dans des conditions exigeantes et quels facteurs doivent être pris en compte lors de la sélection d'un robinet à tournant sphérique. L'article couvre également les applications, les normes, les matériaux, la maintenance et les questions fréquemment posées, conformément aux principes de Google EEAT et aux pratiques professionnelles en matière de vannes industrielles.

Table des matières

• Qu'est-ce qu'un robinet à tournant sphérique monté sur tourillon ?
• Comment fonctionne un robinet à tournant sphérique monté sur tourillon ?
• Pourquoi un robinet à tournant sphérique monté sur tourillon est-il plus stable ?
• Quels sont les principaux composants structurels ?
• Quelles industries utilisent des robinets à tournant sphérique montés sur tourillon ?
• Comment se compare-t-il aux robinets à tournant sphérique flottant ?
• Quels matériaux et normes sont couramment utilisés ?
• Comment sélectionner le bon robinet à tournant sphérique monté sur tourillon ?
• Foire aux questions

Qu'est-ce qu'un robinet à tournant sphérique monté sur tourillon ?

Un robinet à tournant sphérique monté sur tourillon est un type de robinet quart de tour dans lequel la bille est ancrée mécaniquement par des tourillons (supports d'arbre) en haut et en bas. Contrairement aux robinets à bille flottante, la bille ne bouge pas sous la pression. Au lieu de cela, les sièges se déplacent vers la boule pour assurer l’étanchéité.

Cette conception réduit considérablement la friction entre la bille et les sièges, ce qui rend les vannes à bille montées sur tourillon idéales pour les systèmes de canalisations à haute pression et de gros diamètre. Ils sont largement fabriqués par des fournisseurs de vannes professionnels tels queValve Cie., Ltd de Zhejiang Liangyi., garantissant le respect des normes internationales et une fiabilité opérationnelle à long terme.

Comment fonctionne un robinet à tournant sphérique monté sur tourillon ?

Le principe de fonctionnement d'un robinet à tournant sphérique monté sur tourillon est basé sur une structure à bille fixe combinée à des sièges à ressort ou assistés par pression. Lorsque la vanne est fermée, la pression de la conduite pousse le siège amont contre la bille, assurant ainsi une étanchéité parfaite. Le siège aval peut être actionné par un ressort pour maintenir l'étanchéité même à basse pression.

• La boule est fixée en position par des tourillons supérieur et inférieur
• Les sièges de soupape se déplacent axialement pour assurer l'étanchéité contre la bille
• Le couple de fonctionnement reste faible quelle que soit la pression
• La fonctionnalité de double blocage et purge (DBB) est souvent disponible

Ce mécanisme garantit un fonctionnement fluide, une usure réduite et des performances d'étanchéité constantes sur de longs cycles de service.

Pourquoi un robinet à tournant sphérique monté sur tourillon est-il plus stable ?

La stabilité est l’un des avantages les plus importants des vannes à bille montées sur tourillon. Étant donné que la balle est soutenue mécaniquement, elle ne se déplace pas sous des conditions de pression ou de température fluctuantes.

Les principaux avantages en matière de stabilité incluent :

• Déformation minimale sous haute pression
• Moins de contraintes sur les surfaces d'étanchéité
• Durée de vie prolongée du siège et de la balle
• Fonctionnement fiable dans les applications d'arrêt critiques

Ces caractéristiques rendent les robinets à tournant sphérique montés sur tourillon particulièrement adaptés aux systèmes critiques en matière de sécurité tels que les canalisations de transmission et les systèmes d'arrêt d'urgence.

Quels sont les principaux composants structurels ?

Un robinet à tournant sphérique monté sur tourillon se compose de plusieurs composants conçus avec précision qui fonctionnent ensemble pour garantir performances et durabilité.

Quelles industries utilisent des robinets à tournant sphérique montés sur tourillon ?

En raison de leur conception robuste et de leur fiabilité d’étanchéité, les robinets à tournant sphérique montés sur tourillon sont largement utilisés dans de nombreux secteurs.

• Pipelines de transport de pétrole et de gaz
• Usines de traitement pétrochimique et chimique
• GNL et systèmes cryogéniques
• Installations de production d'électricité
• Utilitaires d’injection d’eau et haute pression

Beaucoup de ces applications nécessitent le respect de normes telles que API 6D et ISO 17292, qui sont couramment suivies par des fabricants comme Valve Cie., Ltd de Zhejiang Liangyi.

Comment se compare-t-il aux robinets à tournant sphérique flottant ?

Comprendre la différence entre les vannes à boisseau sphérique flottantes et montées sur tourillon aide les ingénieurs à choisir la bonne solution.

Quels matériaux et normes sont couramment utilisés ?

Le choix du matériau dépend du fluide utilisé, de la température et de la pression. Les matériaux courants comprennent :

• Acier au carbone (WCB, A105)
• Acier inoxydable (CF8, CF8M)
• Acier allié pour service à haute température

Les robinets à tournant sphérique montés sur tourillon sont généralement conçus et testés conformément aux normes reconnues telles que API 6D, API 608, ISO 14313 et ASME B16.34. Ces normes garantissent la sécurité, l’interchangeabilité et la fiabilité à long terme.

Pour des conseils supplémentaires sur les normes de vannes, consultez cet aperçu des normes de vannes industrielles.

Comment sélectionner le bon robinet à tournant sphérique monté sur tourillon ?

La sélection de la vanne appropriée nécessite une évaluation systématique des conditions de fonctionnement et des exigences du système.

1. Définir la plage de pression et de température
2. Identifier les caractéristiques des médias
3. Confirmer la taille et le type de connexion
4. Vérifiez les certifications et les normes requises
5. Évaluer les besoins en automatisation et en actionnement

Travailler avec un fabricant expérimenté tel que Zhejiang Liangyi Valve Co., Ltd. permet de garantir une sélection, une personnalisation et un support après-vente appropriés.

Foire aux questions

Quel est le principal avantage d’un robinet à tournant sphérique monté sur tourillon ?

Le principal avantage est un couple de fonctionnement réduit et une stabilité d'étanchéité améliorée, en particulier dans les systèmes de canalisations à haute pression et de grand diamètre.

Comment un robinet à tournant sphérique monté sur tourillon assure-t-il l'étanchéité ?

L'étanchéité est obtenue grâce à des sièges assistés par pression ou à ressort qui se déplacent vers une bille fixe, assurant une fermeture étanche sous différentes pressions.

Pourquoi les robinets à tournant sphérique montés sur tourillon sont-ils préférés dans les oléoducs et les gazoducs ?

Ils offrent une fiabilité élevée, une capacité de double blocage et de purge et des performances stables sur de longues distances de transmission.

Quelles normes s'appliquent aux robinets à tournant sphérique montés sur tourillon ?

Les normes courantes incluent API 6D, ISO 14313, API 608 et ASME B16.34, en fonction des exigences de l'application.

Quelle est la durée de vie d’un robinet à tournant sphérique monté sur tourillon ?

Avec une sélection et un entretien appropriés des matériaux, ces vannes peuvent fonctionner de manière fiable pendant des décennies dans des environnements industriels exigeants.
