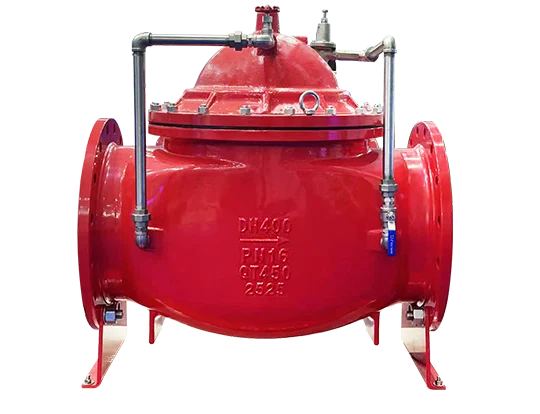

La soupape de réduction de la pression est une valve qui réduit la pression à une pression de sortie requise par ajustement et repose sur l'énergie du milieu lui-même pour maintenir automatiquement la pression de sortie stable. Du point de vue de la mécanique des fluides, la vanne de réduction de la pression est un élément de limitation avec une résistance locale variable. Autrement dit, en changeant la zone de la limitation, la vitesse d'écoulement et l'énergie cinétique du fluide sont modifiées, entraînant différentes pertes de pression, afin d'atteindre le but de la réduction de la pression. Ensuite, en s'appuyant sur le réglage du système de contrôle et de régulation, la fluctuation de la pression après la vanne est équilibrée avec la force de ressort, de sorte que la pression après la vanne reste constante dans la plage d'erreur.

Qu'est-ce qu'une soupape de réduction de pression?

Une soupape de réduction de pression est une valve qui réduit la pression à une pression de sortie requise par le réglage et maintient automatiquement la pression de sortie stable en reposant sur l'énergie du milieu lui-même. Du point de vue de la mécanique des fluides, il s'agit d'un élément étranglé avec une résistance locale variable. Il atteint la réduction de la pression en modifiant la zone de limitation, la vitesse d'écoulement du fluide et l'énergie cinétique, entraînant différentes pertes de pression. Ensuite, avec le réglage du système de contrôle et de régulation, la fluctuation de pression après la soupape est équilibrée avec la force de ressort pour maintenir la pression après la vanne constante dans la plage d'erreur.

Quelles sont les catégories de performances d'une valve réductrice de pression?

Plage de régulation de pression: Il s'agit de la plage réglable de la pression de sortie P2 de la soupape de réduction de la pression. Dans cette plage, la précision requise doit être obtenue. Il est principalement lié à la rigidité du ressort de la régulation de la pression.

Caractéristique de pression: c'est la caractéristique que lorsque le débit G est une valeur constante, la pression de sortie fluctue due à la fluctuation de la pression d'entrée. Plus la fluctuation de la pression de sortie est petite, meilleure est la caractéristique de la soupape de réduction de la pression. La pression de sortie est inférieure à la pression d'entrée d'une certaine valeur et ne change essentiellement pas avec le changement de pression d'entrée.

Caractéristique du débit: c'est la caractéristique que lorsque la pression d'entrée est constante, la pression de sortie change avec le débit de sortie G change. Lorsque le débit G change, plus le changement de pression de sortie est inférieur, mieux c'est. Généralement, plus la pression de sortie est faible, plus la fluctuation avec le changement de débit de sortie est faible.

Quelle est l'application des vannes de réduction de la pression?

Il peut réduire la pression liquide plus élevée dans le pipeline avant la vanne au niveau requis dans le pipeline après la vanne. Le milieu de transmission est principalement de l'eau. Il est largement utilisé dans les bâtiments à hauteur élevée, les zones avec une pression d'eau excessive dans les réseaux de tuyaux d'alimentation en eau urbaine, les mines et autres occasions pour obtenir la pression et l'écoulement de l'eau de service appropriés pour chaque point de consommation d'eau dans le système d'approvisionnement en eau. Il a également des effets potentiels en eau et son effet d'économie d'eau est d'environ 30%.

Quels sont les types communs de structures de soupape réduisant la pression?

Dans le passé, les plus communs étaient le type de diaphragme, le type de piston à ressort interne, etc. Le principe de travail de base consiste à réduire la pression de l'eau par la résistance locale du passage d'écoulement dans la valve vers l'écoulement de l'eau.
