Quels sont les avantages de la vanne à papillon assise à double décalage par rapport aux vannes ordinaires?

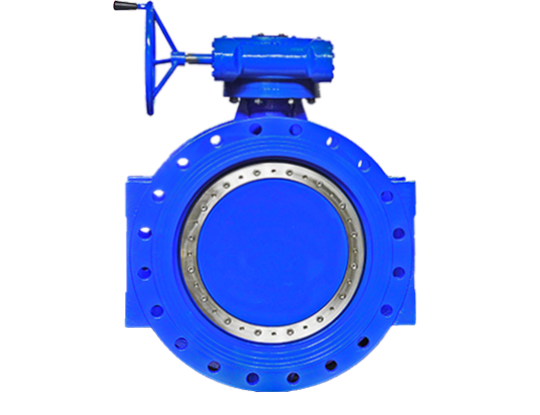

Valve de papillon à double offseest une valve industrielle qui combine deux décalages géométriques avec des composants d'étanchéité élastiques. La caractéristique centrale est que l'axe de la tige de soupape forme une conception à double décalage avec le centre du pipeline et la surface d'étanchéité. Par rapport aux vannes papillon ordinaires, son avantage technique provient de la synergie de la structure excentrique et du sceau flexible.

La première excentricité fait écarter la tige de soupape de la ligne médiane du pipeline, entraînant la plaque de soupape pour se détacher de la surface d'étanchéité au moment de l'ouverture; La deuxième excentricité conçoit la bague d'étanchéité de la plaque de soupape en tant que surface conique excentrique pour former une trajectoire d'ouverture et de fermeture progressive. Ce mécanisme de mouvement élimine le frottement de surface d'étanchéité généré par la rotation initiale des valves de papillon ordinaire et réduit le couple de fonctionnement de plus de 90%. Le siège de soupape est en caoutchouc vulcanisé intégral ou un matériau composite en résine. Lorsqu'il est fermé, il compense la tolérance de fabrication par déformation élastique pour obtenir un étanchéité des fuites zéro dans des conditions de basse pression.

Comment le siège de soupape élastique fait-il face aux changements de température?

Le module élastique du matériau composite fluctue moins avec la température et maintient une capacité de déformation stable dans la plage de température normale, évitant la défaillance d'étanchéité des sièges de soupape métallique ordinaires en raison de l'expansion thermique et de la contraction.

La structure duValve de papillon à double offseRéduit l'usure mécanique par l'excentricité géométrique, et avec le scellage adaptatif du siège de soupape élastique, il peut résoudre simultanément les problèmes du grand couple d'ouverture et de fermeture et de fuite à basse pression des valves de papillon traditionnelles.
