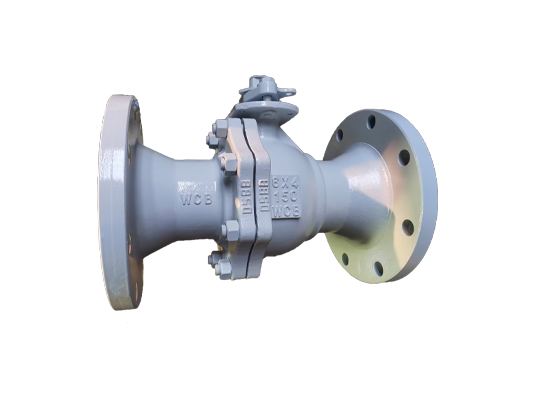

Robinet à tournant sphérique à alésage réduit

LYV® est l’un des principaux fournisseurs chinois de robinets à tournant sphérique à alésage réduit de qualité. Cette vanne est une vanne à boisseau sphérique à alésage réduit haute performance spécialement conçue pour un contrôle précis des petits débits. Ce robinet à bille à port réduit permet une régulation et une fermeture plus précises des fluides grâce à une structure unique où le diamètre de la bille est plus petit que celui du tuyau. Il combine l'avantage de l'ouverture et de la fermeture rapides des vannes à bille avec la capacité de contrôle des vannes à pointeau et constitue un élément clé indispensable dans les instruments et compteurs, les dispositifs expérimentaux et les processus de chimie fine.

envoyer une demande

Présentation du produit

La conception centrale du robinet à tournant sphérique à alésage réduit LYV® est en fait sa bille resserrée. Contrairement aux robinets à tournant sphérique à passage intégral, les canaux d'écoulement de son robinet à tournant sphérique industriel à alésage réduit ont été calculés et traités avec précision, réduisant considérablement le diamètre. Cette conception permet à la vanne de fournir des changements de gradient de débit plus précis au même degré d'ouverture, ce qui la rend parfaitement adaptée comme vanne à boisseau sphérique à alésage réduit pour le contrôle de petits débits. Nos produits sont fabriqués à partir de matériaux de haute qualité et disposent de processus de fabrication précis, garantissant une excellente étanchéité et durabilité, même dans les petites tailles, et peuvent répondre aux exigences de contrôle de divers systèmes de fluides difficiles ou de haute pureté.

Caractéristiques

Gamme de tailles :

NPS 1/2"-36" ; DN15-DN900

Pression nominale :

150LB-2500LB ; PN20-PN420

Plage de température :

-46 ℃ ~ 593 ℃ (dépend de la conception et du matériau) Connexions d'extrémité : bride ; Soudé bout à bout ; Vissé

Matériaux du corps :

ASTM A105 ; ASTM A182 F316 ; ASTM A350 LF2 ; ASTM A351 CF8M ; ASTM A352 LCB ;

Matériaux de la balle :

ASTM A182 F316/F304;ASTM A105+ENP;ASTM A350 LF2

Matériaux du siège :

PTFE

Matériaux de tige :

ASTM A276 316/304

Conception et fabrication

Norme : API 6D/API 608

Norme en présentiel :

ASME B16.10/EN558-1

Norme de connexion d'extrémité :

ASME B16.5/ASME B16.25

Norme de test et d'inspection :

API598

Caractéristiques

■ Utilisation élevée de l'espace.

■ Conception compacte.

■ Très économique.

■ Conception ignifuge et antistatique.

■ Bonnes performances d'étanchéité.

Quels sont les scénarios d'application typiques du robinet à tournant sphérique à alésage réduit ?

●Système d'analyse et expérimental : largement appliqué dans les canalisations d'injection, de purge et de contrôle de pression des instruments et équipements de précision tels que les chromatographes, les spectromètres de masse et les récipients de réaction expérimentaux.

●Semi-conducteurs et procédés de haute pureté : adaptés aux gaz spéciaux (GAS), aux systèmes d'administration de produits chimiques (CDS) et aux systèmes d'eau de haute pureté, pour une commutation et une microrégulation fiables des fluides purs.

●Installations industrielles à petite échelle : comme vanne de contrôle et d'arrêt clé dans les équipements montés sur patins, les systèmes d'échantillonnage, les conduits d'air pour instruments et les usines chimiques à petite échelle.

●Circuits auxiliaires hydrauliques et pneumatiques : utilisés pour contrôler la pression du système, fournir des signaux pilotes aux actionneurs ou effectuer des opérations fines telles que l'échappement et le drainage.

Avantages du robinet à tournant sphérique à alésage réduit LYV®

Contrôle de débit précis

La conception resserrée offre d'excellentes caractéristiques de régulation du débit, permettant un contrôle précis du faible débit à l'arrêt.

Conception de structure compacte

En tant que robinet à tournant sphérique à passage réduit, sa structure est extrêmement compacte, offrant une solution idéale pour les configurations d'équipement avec un espace limité.

Qualité d'étanchéité élevée

Avec une bille flottante ou un siège de vanne amélioré, il peut assurer une étanchéité au niveau de la bulle même sur de très petits diamètres, empêchant ainsi les fuites internes ou externes du fluide.

Une large gamme de matériaux est disponible

Le corps de la vanne, la bille et les matériaux d'étanchéité peuvent être sélectionnés en fonction des caractéristiques du fluide et sont compatibles avec les fluides corrosifs, de haute pureté ou actifs.

Diverses méthodes de connexion

Nous proposons une variété de formes de connexion d'extrémité telles que des brides et des soudures, qui conviennent à l'intégration dans divers systèmes de canalisations.
