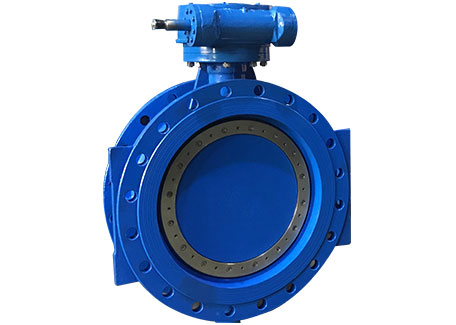

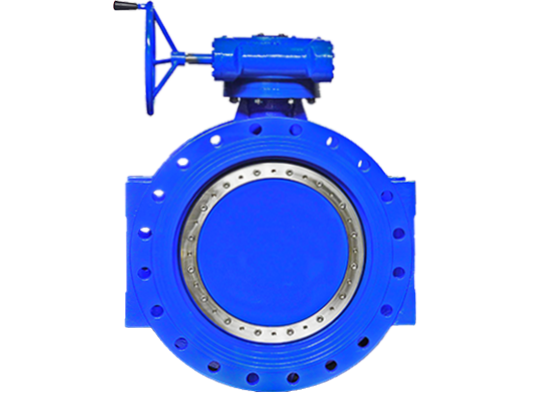

Vanne papillon à siège résilient double excentrique

LYV® est l’un des principaux fournisseurs de vannes papillon à siège résilient double excentrique de qualité en Chine. Il s'agit d'une vanne industrielle à usage général offrant d'excellentes performances et une large application. Cette vanne papillon industrielle à double siège résilient excentrique adopte une conception à double excentrique de tige de vanne et de plaque papillon, combinée à des sièges de vanne élastiques hautes performances, permettant d'obtenir un équilibre entre une ouverture et une fermeture faciles, une étanchéité fiable et une longue durée de vie. En tant que vanne papillon à siège résilient à double excentration haute performance, c'est un choix de contrôle économique et efficace pour les systèmes d'approvisionnement en eau urbains, de CVC et de canalisations industrielles.

envoyer une demande

Présentation du produit

Le principal avantage de la vanne papillon à siège résilient double excentrique LYV® réside dans sa structure ingénieuse à « double décalage », qui la rend exceptionnellement performante en termes de facilité d'utilisation et d'étanchéité durable. Cette vanne papillon à siège résilient à double décalage de style bride minimise la résistance à l'ouverture et à la fermeture de la vanne, la rendant facile et sans effort même lorsqu'elle est utilisée fréquemment ou sur des canalisations de grand diamètre. Parallèlement, le mouvement de désengagement unique réduit considérablement l'usure du joint et, combiné au siège de valve élastique haute performance, il garantit un effet d'étanchéité fiable à long terme.

Caractéristiques

Gamme de tailles :

NPS 2" - 56" ; DN150-DN1400

Pression nominale :

150LB ; PN6-PN40

Plage de température :

-40 ℃ ~ 125 ℃ (dépend de la conception et matériel)

Terminer les connexions :

Bride

Matériaux du corps :

GGG40/GGG45 ; ASTMA536 Gr.60-40-18/Gr.65-45-12 ; ASTM A216 WCB ;

Matériaux du disque :

GG40/GGG45 ; ASTMA536 Gr.60-40-18/Gr.65-45-12 ; ASTM A216 WCB ; ASTM A351 CF8/CF8M

Matériau d'étanchéité :

EPDM; VITON

Matériaux du siège :

Intégral; 13Cr/304/316 superposition de soudure.

Matériaux de tige :

ASTM A182 F6A ; ASTMA182 F304/F316/F304L/F316L ; 17-4PH ;

Conception et fabrication Norme :

API609

Norme en présentiel :

EN558-1

Norme de connexion d'extrémité :

ASME B16.4

Essais et inspections Norme :

API598

Scénarios d'application typiques

●Système d'approvisionnement en eau municipal : largement utilisé dans les réseaux municipaux d'approvisionnement en eau et de drainage, en particulier comme choix idéal pour la vanne papillon à siège résilient à double décalage et à bride d'utilisation de conduites d'eau dans les conduites d'eau, elle est utilisée pour l'évacuation des usines d'eau, la distribution du réseau et l'isolation régionale.

●CVC bâtiment : applicable aux systèmes de circulation d'eau froide et chaude, aux tours de refroidissement et aux unités de climatisation dans les bâtiments, pour la régulation et la coupure du débit.

●Processus industriels généraux : dans les industries telles que l'énergie, le génie chimique et l'alimentation, il est utilisé pour traiter l'eau en circulation, l'eau d'extinction d'incendie, l'air à basse pression et les milieux non fortement corrosifs.

●Application de pipeline de grand diamètre : La couverture de large diamètre de sa vanne papillon à siège résilient à double décalage DN150-DN1400 la rend particulièrement adaptée aux canalisations principales d'eau et de gaz de grand diamètre dans diverses usines et infrastructures.

Quel est le point fort de notre vanne papillon à double siège résilient excentrique ?

■ La conception à double excentrique réduit la force de friction d'ouverture et de fermeture d'environ deux tiers, ce qui rend le fonctionnement manuel pratique et réduit considérablement le coût de configuration de l'actionneur.

■ Des sièges de soupape élastiques en caoutchouc de haute qualité (tels que EPDM, NBR) ou en polytétrafluoroéthylène (PTFE) sont adoptés, offrant d'excellentes performances d'étanchéité, un faible frottement et une faible usure, et une longue durée de vie globale de la vanne.

■ L'excellente conception structurelle garantit des performances d'étanchéité bidirectionnelles fiables sous une pression de service normale, avec des restrictions minimales sur la direction d'installation.

■ La plaque papillon est conçue pour être fine et mince. Lorsqu'il est complètement ouvert, il offre une résistance extrêmement faible au flux du fluide, ce qui contribue à réduire la consommation d'énergie nécessaire au fonctionnement du système.

■ Par rapport aux robinets-vannes du même diamètre, il a une longueur structurelle plus courte et un poids plus léger, ce qui permet d'économiser de l'espace d'installation. Le siège de soupape peut généralement être remplacé en ligne, ce qui rend la maintenance simple et pratique.
