Présentation du produit

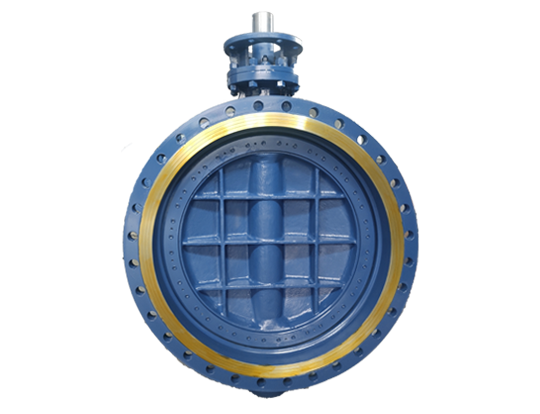

Les vannes papillon triple offset LYV®️ sont fabriquées selon des normes élevées. Nous contrôlons la qualité du moulage pour fabriquer des vannes bien supérieures aux produits similaires de l’industrie. La vanne papillon triple offset LYV®️ utilise une bague d'étanchéité multicouche en métal + graphite de haute qualité, ce qui permet à la vanne d'être utilisée dans des conditions de haute pression et de température élevée. Nous proposons également différentes options d'étanchéité pour différentes conditions de travail, telles que le PTFE ou le métal sur métal. La vanne papillon à triple excentrage LYV®️ a une conception unique (en option) qui permet à la vanne d'être sous une pression constante des deux côtés et sans fuite, connue sous le nom de vanne papillon bidirectionnelle. Pour plus d’informations, veuillez prendre contact avec nos ventes.

Caractéristiques

Gamme de taille:

NPS 2"-88" ; DN50-DN2200

Pression nominale:

150LB-600LB ; PN6-PN64

Écart de température:

-69 ℃ ~ 825 ℃ (dépend de la conception et matériel)

Terminer les connexions :

Bride; Soudé bout à bout ; Tranche; Cosse-plaquette

Matériaux du corps :

ASTM A216 WCB/WCC ; ASTMA352 LCB/LCC ; ASTM A351 CF8/CF8M/CF3/CF3M ; ASTM A890 4A/5A/6A ;

Matériaux du disque :

ASTM A216 WCB/WCC ; ASTMA352 LCB/LCC ; ASTM A351 CF8/CF8M/CF3/CF3M ; ASTM A890 4A/5A/6A ;

Matériau d'étanchéité :

420/304/316+Graphite ; PTFE ; 304+STL ; 316+STL

Matériaux du siège :

Intégral; 304/316/STL superposition de soudure.

Matériaux de tige :

ASTM A182 F6A ; ASTMA182 F304/F316/F304L/F316L ; 17-4PH ;

Conception et fabrication Standard:

API609

Norme en présentiel :

EN558-1

Norme de connexion d'extrémité :

ASME B16.4

Essais et inspections Standard:

API598

Caractéristiques

■ Zéro fuite

■ Scellement multicouche

■ Conception à triple disque excentrique

■ Bidirectionnel (facultatif)

■ Conception de tige anti-éruption

■ Métal sur métal disponible

■ Grand diamètre

Qu'est-ce que la vanne papillon triple excentration :

La vanne papillon à triple excentration tire son nom des trois excentricités présentes sur la conception du joint. Contrairement aux vannes papillon traditionnelles, qui ne disposent que d'un simple disque rotatif pour se fermer. La vanne papillon triple excentration comprend trois excentricités pour fermer la vanne linéairement jusqu'à ce qu'elle soit hermétiquement fermée. La différence entre la vanne papillon à ligne centrale et la vanne papillon à triple excentration réside dans la méthode de réalisation de l'étanchéité. La vanne papillon à ligne centrale réalise l'étanchéité grâce à la compression des surfaces d'étanchéité, tandis que la vanne papillon à triple excentration réalise l'étanchéité par contact entre les surfaces. C’est ce que nous appelons la différence entre le scellement de ligne et le scellement de face. Par conséquent, la durée de vie de la vanne papillon triple excentration sera meilleure que celle de la vanne papillon concentrique traditionnelle.

Quelles sont les trois excentricités sur la vanne papillon triple excentration :

La première excentricité est que l'arbre de la vanne est positionné de manière décalée par rapport à la ligne centrale du corps de la vanne. La deuxième excentricité est que l'arbre de la vanne est légèrement décalé de l'axe perpendiculaire au plan du siège de la vanne. La troisième excentricité est la surface d'étanchéité du disque. est conçu dans une forme conique qui permet au disque de se dégager complètement du siège de soupape sans aucune friction.

Pourquoi choisir les vannes LYV®️ :

Nous produisons des vannes papillon triple excentration depuis plus de 30 ans. L'atelier couvre 13 000 mètres carrés et possède plus de 50 machines CNC avancées. Nos ingénieurs et notre équipe de production veilleront à ce que votre commande soit livrée avec une qualité élevée et dans les meilleurs délais. Nous nous soucions également de l’expédition des valves. Les valves seront enveloppées dans des pochettes à bulles ou du papier pour garantir que la peinture ne sera pas endommagée. Nous avons également fixé la valve avec un bâton en contreplaqué après avoir mis la valve dans la boîte. Le boîtier en contreplaqué sera peint avec le marquage nécessaire pour garantir que la valve ne sera pas endommagée pendant le transport.
